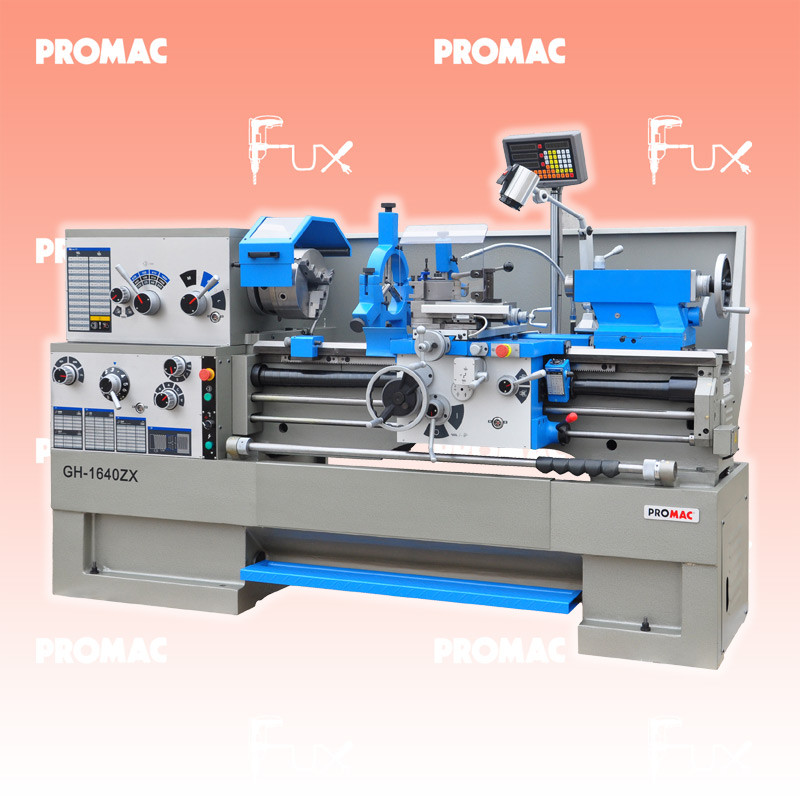

Promac GH-1640ZX-T Metalldrehbank 400V
Bestell- und Artikelnummer: GH-1640ZX-T-QC
großer 80mm Spindel-und Futterdurchlass, zum Arbeiten von der Stange
Maschinenständer aus Grauguss, besonders schwer und schwingungsdämpfend
Bettschlittenführung mit Turcite-B beschichtet (Turcite-B ist Teflon basierter Kunststoff), für wenig Reibung, für bequeme leichtgängige Schlittenbewegung, kein Festsetzen des Schlittens (kein stick/slipp)
Bettschlitten Zentralschmierung, eine Pumpbewegung schmiert den gesamten Längs- und Querschlitten
Universal Vorschubgetriebe, kann mm und Zoll Gewinde, kann mm und Zoll Module, kann Vielzahl ohne Umstecken von Wechselrädern
Anschlagwelle mit 5 verstellbaren Nocken, zur automatischen Abschaltung des Längsvorschubs, ideal bei großen Drehlängen
Technische Daten
Leistung / S1 5,5 kW (7,5 PS) S1
Netzanschluss 400V ~3L/PE 50Hz
Dreh-Ø über Bett 406 mm
Max. Dreh-Ø (Bettbrücke) 657 mm
Spitzenweite 1015 mm
Dreh-Ø über Querschlitten 254 mm
Bettbrückenlänge 310 mm
Spindeldurchlass Ø 80 mm
Hauptspindel MK7 (MK5)
Spindelanschluss Camlock D1-8 (DIN 55029)
Drehzahl 12 Stufen 25 - 1800 min-¹
Max. Werkzeuggrösse 25 x 25 mm
Querschlittenhub 228 mm
Oberschlittenhub 130 mm
Reitstock-Spindelhub 124 mm
Reitstock-Pinole MK-4
Kapazität Stehlünette 12 mm – 178 mm
Kapazität Mitlauflünette 15 mm – 90 mm
Maschinenbettbreite 340 mm
Längsvorschübe 122 | 0,038 – 2,3mm/U
Quervorschübe 122 | 0,015 – 0,9mm/U
Metrische Gewinde 24 | 0,5 – 20mm/U
Zöllige Gewinde 61 | 72 - 1 5/8 G/1“
Modul Gewinde 20 | 0,25 – 10MP
Diametral Gewinde 45 | 96 – 3 ¼ DP
Leitspindel Steigung 6 mm
Kühlmittelbehälter 15 L
Abmessungen (LxBxH) 2.462 x 1.016 x 1.220 mm
Gewicht 2483 kg
Standard-Ausrüstung
6 Nivellierschuhe
Maschinenständer aus Grauguss, zweiteilig
Maschinenbett mit herausnehmbarer Bettbrücke
Futterschutz mit Endschalter
Stahlhalterschutz
Ausziehbare Späne Wanne
Spritzschutzwand
Dreibackenfutter 250mm mit gehärteten Grundbacken- Umkehrbacken, Bohrung 80mm, Camlock D1-8 (DIN 55029)
Planscheibe 300mm
Aufspannscheibe 300mm
Vierfach Stahlhalter mit Rastfunktion für Drehstähle max. 25x25mm
Schlitten Öl-Zentralschmierung
Stehlünette 12-178 mm
Mitlauflünette 15-90 mm
Fußbremse mit Endschalter (Motor Stopp)
Kühlmitteleinrichtung
Halogen-Maschinenleuchte, 24V, 40W
Mitlaufende Körnerspitze MK-4
Feste Körnerspitze MK-5
Reduzierhülse MK-7/MK-5
Gewindeuhr
Anschlagwelle mit 5 verstellbaren Nocken (Abschaltung des Längsvorschubs)
Bettschlitten Mikrometer-Längsanschlag
Bedienwerkzeug in Werkzeugbox
Ölkanne
Bedienungsanleitung
Ersatzteilliste
Glasmaßstäbe für 3-Achsen mit JET Positionsanzeige (mit dem Bettschlitten mitfahrend)
Zubehör
Listenpreis CHF 26'014.80
Fuxpreis CHF 23'413.00
inkl. 8.1% MwSt
Frankolieferung
Kein Grauimport!
Alle Angaben ohne Gewähr und solange Vorrat reicht!
Lehrlingsrabatt?
